Описание

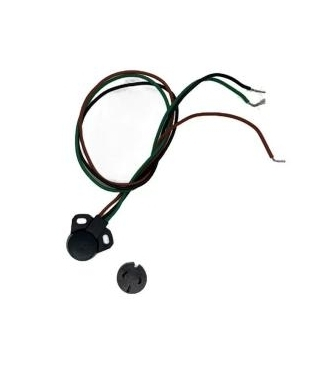

Диапазон измерения роторного датчика может достигать 360 ° , и его можно запрограммировать для аналоговой версии с шагом ± 15 ° . Технология неконтактного зала имеет почти неограниченную продолжительность жизни датчика, поскольку на чувствительном элементе нет износа. Различные конфигурации позволяют установить этот продукт на транспортных средствах.
Высокий уровень защиты от IP, сопротивление шока и вибрации, а также высокая электромагнитная совместимость делают эти продукты подходящими для многих мобильных гидравлических применений. Нацелен на обеспечение предоставления мощных и высокопроизводительных решений для таких приложений, как сельскохозяйственное оборудование, строительное оборудование и оборудование для обработки материалов
Характеристики
У этого есть долгий срок службы. Неконтактное измерение на основе принципа зала является чрезвычайно надежным
Диапазон измерения угла находится между 30 ° и 120 °
Рейтинг защиты IP67, подходящий для суровых условий окружающей среды
Диапазон рабочей температуры: -40 ° C до +85 ° C
Резолюция: 0.1 °
Различные выходные сигналы тока или напряжения
Бесконечная защита от короткого замыкания
Это может быть обеспечено вместе с рычагом работы для легкого соединения
Стабильность EMC для автомобильного поля, с устойчивостью на месте 200 В/м.
Шариковые подшипники (скользящие подшипники необязательны)
Приложение
В мобильной машине, кранах, экскаваторах, кораблях, мобильных и фиксированных мусорных устройствах, контроллерах клапанов, робототехнике, ветряных турбинах или большом медицинском оборудовании.
Технические параметры
Функциональные характеристики | |||
Угол индукции ( θ ) | Неизвестная ошибка (ошибка) | Точность (ошибка) | |
120 ( ± 60) | + / - 1.0 | + / - 1.6 | |
Электрические характеристики | |||
Параметры | Модель низкого напряжения | ||
Чувствительный принцип | Свяжитесь с бесплатным залом | ||
Напряжение питания | 5± 0.5V DC | ||
Ток питания | Максимум 20 мА | ||
Ток питания (во время короткого замыкания от Qutput до заземления) | Максимум 25 мА | ||
Выход | Соотношение от 0,5 до 4,5 В | ||
Задержка сигнала Qutput | 4 мс (типичное значение) | ||
Защита от перенапряжения | 10V DC | ||
Защита обратной полярности | -10V DC | ||
Qutput находится на короткой ограждении на земле | Непрерывный | ||
Защита схемы | |||
Нагрузочный резистор Qutput | 10 ω (Типичное значение) | Вывод PNP | |
(Потяните Дон на землю) | |||
ЭМИ радиационный иммунитет | 100 В/м ISO1452-2 колеблется от 200 МГц до 100 Гц | ||
Иммунитет по передаче EMI | 100 м ISO1452-2 диапазоны от 1 до 200 МГц | ||
Электромагнитная совместимость | Превышать правила CE | ||
Экологические характеристики | |||
Рабочая температура | -40 до 125 ° C | ||
Защитный класс | IP 67 накопление. Выполнять DIN-40050 | ||
Срок службы продукта | >3 уши оси Y, цикл 35 м, без боковой нагрузки | ||
Ведиа совместимость | COMNON AUTO FLUIDS | ||
Автомобильная Vieration | Пиковое значение 20G | ||
Механический шок | 50GPEAK |
