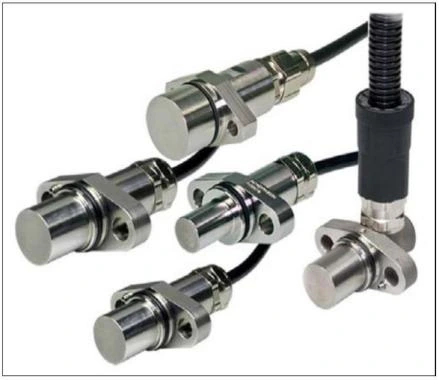

Датчик магнитной скорости двойной канал датчик скорости VS-4133-052
I. Описание
Датчик скорости VS-4133-052 используется совместно с полюсным колесом и подходит для генерации прямоугольных сигналов, пропорциональных скорости вращения. Они имеют статическое поведение, то есть обеспечивают скорость генерации импульсов, соответствующую частоте 0 Гц. Компоненты контроля состоят из магнитосмещенных дифференциальных полупроводников Холла. Внутренняя двухканальная структура требует, чтобы датчик был обращен. Датчик имеет фланец для правильной установки.
II . Характеристики
Каналы 11.1–2 также могут использоваться в качестве выходных сигналов для систем электрической изоляции.
2. Инвертирование выходного сигнала прямоугольной формы с выходом тока или напряжения (опционально)
3. Выходное статическое напряжение (опционально) Степень защиты корпуса IP 68
4. Благодаря бесконтактному измерению вращательного движения достигается эксплуатация без технического обслуживания и износа.
5. Безопасно собирайте ползающие движения, не теряя импульсов, и достигайте быстрых вращательных движений
6. Выходной сигнал тока не подвержен влиянию электромагнитных полей помех и имеет обратный сигнал, который можно использовать для 7. Разделить мешающий сигнал
8. Контроль обрыва кабеля осуществляется через токовый выход или выход напряжения (со статическим напряжением).
III . Приложение
11. Получение данных о скорости вращения для мониторинга тягового усилия
2. Сбор данных о скорости для защиты от пробуксовки колес
3. Сбор данных о скорости для мониторинга тележек
4. Сбор данных о скорости для автоматической защиты поездов
IV. Технические параметры
Напряжение питания | 10 В - 16 В может предотвратить обратную полярность и кратковременное перенапряжение |
Максимальный потребляемый ток | 75 мА (без нагрузки) |
Частота | 0-40КГц |
Электростатический разряд соответствует требованиям ЭМС | IEC 801-2-2 Излучаемое электромагнитное поле с пиковым значением до 4 кВ соответствует IEC 801-4-4 Диапазон до 30 В/м, 50% AM, 1 кГц, 1 МГц... 1000 мегагерц Электрическая быстрая переходная/импульсная связь с кабелями датчиков через емкостные зажимы связи Пиковое значение до 4 кВ в соответствии со стандартом IEC801-4-4 |
Полярное колесо | Ферромагнитная передача (эвольвентная передача) радиальная |
Сенсорный модуль | 2.0 |
Минимальная ширина зуба | 10мм |
Смещение по бокам | < 0.2 мм |
Эксцентриситет | <0.2мм |
Модуль воздушного зазора датчика полюсного колеса | 2.0 0.2-1.5мм |
Выходной сигнал | Два прямоугольных сигнала |
Фазовый сдвиг | 90 °± 50% （ ±45° ） |
Выходной каскад двухтактного типа подключен к максимальной нагрузке источника питания. | Iмакс =25 мА |
Выходное напряжение | Вч>8.2В;Вл<1.5V ， I=20мА |
Рабочий цикл | 50% (40-60%) зависит от направления вращения, воздушного зазора и конструкции зубьев. Фазовый сдвиг между фронтом положения и отрицательным фронтом выходного сигнала обычно не одинаков по величине и зависит от скважности. Однако всегда проверяйте правильность работы дискриминатора направления последующего вращения. Выход имеет функцию защиты от короткого замыкания и функцию защиты от обратной полярности. |
Степень защиты | IP 68 |
Устойчивость к вибрации | Случайный шум 5 г 10-500Гц |
Блокировка иммунитета | 100г ， 5РС |
Рабочая температура | -40-125°C |
Изоляционный корпус, экранирующий слой кабеля и электронная изоляция | 500В50Гц 1 мин |
Оболочка | Нержавеющая сталь 1.4305, с фронтальной герметизацией, устойчива к брызгам воды, маслам, токопроводящей углеродной или железной пыли, а также соляному туману. Электронные компоненты заключены в химические и стойкие к старению синтетические смолы. |
Кабель | Тефлоновый кабель, 6 м, 4 жилы, 4* 0,6 мм ² (AWG 20), стандартный провод, белый внешний слой φ 4,7 мм. Другие провода могут быть изготовлены по индивидуальному заказу. |
V. Технические данные двухканального датчика скорости серии VS-4133-052
Код датчика | Основные характеристики | Материалы и соединители | Внимание |
Модель: VS-4133-052 | Двухтактный тип, двухканальный, прямоугольный сигнал | SUS304+ кабель |
|
Тип ВС-4133-052А | Двухтактный тип, двухканальный, прямоугольный сигнал | Разъем кабеля SUS304+ |
|
Тип ВС-4133-052Б | Двухтактный тип, одноканальный прямоугольный сигнал | SUS304+ кабель |
|
I. Описание
Датчик скорости VS-4133-052 используется в сочетании с полюсным колесом и подходит для генерации сигналов квадратных волн, пропорциональных скорости вращения. Они обладают статическим поведением, то есть для обеспечения скорости генерации импульса столь же низка, как скорость, соответствующая частоте 0 Гц. Компоненты мониторинга состоят из магнитно -смещенных дифференциальных полупроводников. Внутренняя двухканальная структура требует, чтобы датчик должен был столкнуться. Датчик имеет фланец для правильной установки.
II . Характеристики
С 11.1 до 2 каналов также могут использоваться в качестве выходных сигналов для систем изоляции электрических изоляций
2. Инвертирование выходного сигнала квадратного волнового сигнала с выходом тока или напряжения (необязательно)
3. Выходное статическое напряжение (необязательно).
4. Из-за неконтактного измерения вращательного движения, технического обслуживания и эксплуатации.
5. Безопасно собирать сканирующие движения, не теряя импульсов и достигая быстрых вращательных движений
6. На току выходной сигнал не влияет электромагнитные поля помех и поставляется с обратным сигналом, который можно использовать для 7. Отделить мешающий сигнал
8. Мониторинг поломки кабеля проводится через выход тока или выход на напряжение (со статическим напряжением)
III . Приложение
11. Приобретение скорости вращения для мониторинга сил тяги
2. Сбор скорости для защиты от скольжения колеса
3. Сбор скорости для мониторинга Bogie
4. Сбор скорости для автоматической защиты поездов
IV. Технические параметры
Напряжение питания | 10 В до 16 В может предотвратить обратную полярность и переходное перенапряжение |
Максимальное потребление тока | 75 мА (без нагрузки) |
Частота | 0-40 кГц |
Электростатический разряд EMC соответствует | IEC 801-2-2 Излучаемое электромагнитное поле с пиковым значением до 4 кВ соответствует IEC 801-4-4 До 30 В/м, 50% утра, 1 кГц, 1 МГц 1000 Мегахерц Электрическое быстрое переходное/взрывное соединение с кабелями датчиков через емкостные зажимы связи Пиковое значение до 4 кВ, в соответствии с стандартом IEC801-4-4 |
Полярное колесо | Ферромагнитное зубчатое колесо (Eailute Gear) Радиальное |
Землярный модуль | 2.0 |
Минимальная ширина зуба | 10мм |
Сторона смещения | < 0.2 мм |
Эксцентриситет | <0.2мм |
Модуль воздушного зазора датчика полюса | 2,0 0,2-1,5 мм |
Выход сигнала | Два квадратных сигнала |
Фазовый сдвиг | 90 °± 50% （ ±45° ） |
Выходная стадия толчка связана с максимальной нагрузкой источника питания | IMAX = 25 мА |
Выходное напряжение | VH>8,2 В; Вл<1.5V ， I = 20 мА |
Работник | 50% (40-60%) зависит от направления вращения, воздушного зазора и конструкции зубов. Сдвиг фазы между краем положения и отрицательным краем выходного сигнала обычно не одинаково по величине и зависит от рабочего цикла. Однако всегда обеспечивайте правильную работу последующего дискриминатора направления вращения. Выход имеет функцию защиты короткой замыкания и функцию защиты обратной полярности. |
Защитный класс | IP 68 |
Вибрационное сопротивление | Случайный шум 5 глин 10-500 Гц |
Блокировка иммунитета | 100глин ， 5РС |
Рабочая температура | -40-125°C |
Изоляционное корпус, кабельный экранирующий слой и электронная изоляция | 500V50 Гц 1 мин |
Оболочка | Нержавеющая сталь 1,4305, передняя запечатанная, устойчивая к брызганию воды, масла, проводящему углероду или жаровому пыли и солевого распыления. Электронные компоненты инкапсулируются в химических и антивозрастных синтетических смолах. |
Кабель | Тефлоновый кабель, 6м, 4 ядра, 4* 0,6 мм ² (AWG 20), Стандартный провод, белый внешний слой φ 4,7 мм. Другие провода могут быть настроены |
V. VS-4133-052-серия серии лист данных датчика скорости скорости
Датчик код | Основные особенности | Материалы и разъемы | Внимание |
Модель: VS-4133-052 | Тип пуль, двухканальный, квадратная волна | SUS304+ кабель |
|
VS-4133-052A Тип | Тип пуль, двухканальная квадратная волна | SUS304+ Кабельный разъем |
|
VS-4133-052B Тип | Тип пуль, одноканальная квадратная волна | SUS304+ кабель |
|
