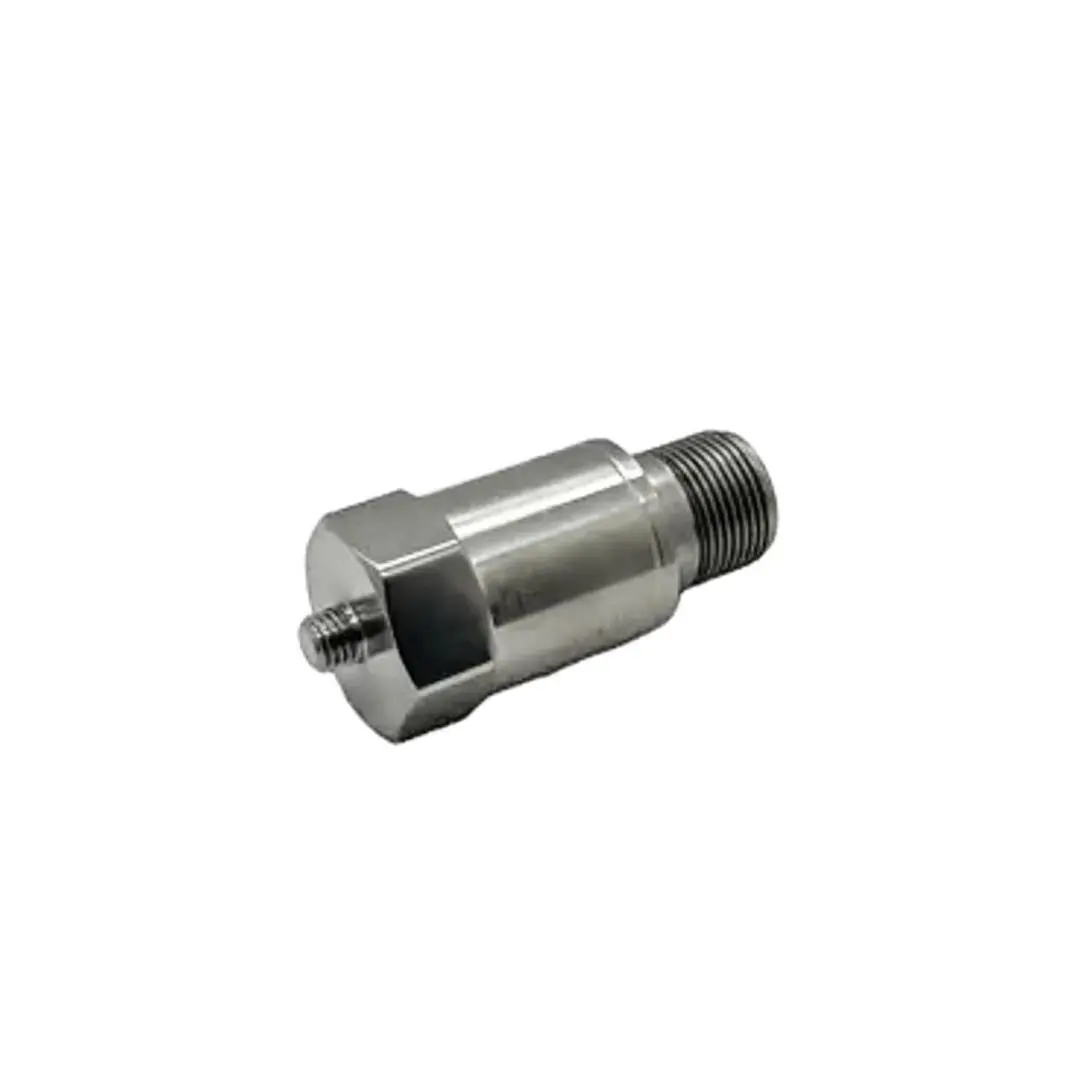

Speed Sensor-Magnetoelectric Vibration Transducer VPS-V1000 Series
I. Описание
Магнитоэлектрический низкочастотный датчик вибрации типа VSP-V1000 (иногда также называемый датчиком скорости) является инерционным датчиком. Он использует принцип магнитоэлектрической индукции для преобразования сигналов вибрации в сигналы напряжения, причем значение напряжения пропорционально значению скорости вибрации. Этот датчик можно использовать для измерения механических вибраций со скоростью вращения до 5 Гц.
Магнитоэлектрические датчики вибрации серии VPS-V в основном используются для измерения вибрации крышек подшипников в различных вращающихся механических устройствах, таких как паровые турбины, компрессоры, вентиляторы и жидкостные насосы. Это электромагнитный датчик, который выдает напряжение с помощью движущейся катушки, пересекающей линии магнитного поля. Поэтому он не требует электропитания во время работы и прост в установке.
I I . Характеристики
Выходной сигнал пропорционален скорости вибрации, что позволяет охватывать области измерения вибрации высокой, средней и низкой частоты.
2. Датчики серии VPS-V имеют низкое выходное сопротивление и хорошее соотношение сигнал/шум. Никаких особых требований к выходной вилке и кабелю также не предъявляется, и пользоваться устройством удобно.
3. Конструкция датчика исключает наличие движущихся частей с трением, что обеспечивает хорошую гибкость и возможность измерения мельчайших вибраций (0,01 мм).
4. Датчик обладает определенной способностью противостоять поперечной вибрации (не превышающей пиковое значение 10g).
5. Его можно использовать для измерения вибрации корпусов подшипников, кожухов или конструкций (абсолютная вибрация относительно инерциального пространства). Его можно установить непосредственно снаружи машины, он чрезвычайно удобен в использовании и обслуживании.
6. Корпус VPS-V1006G изготовлен из нержавеющей стали методом лазерной сварки, а уровень защиты может достигать IP65.
III . Приложение
IV. Технические параметры
Модель | VPS-V 100 2 | VPS-V 100 6 | VPS-V 100 4L | VPS-V 100 6G | VPS-V 100 4H | ||||
Чувствительность | 30мВ/мм/с | 50мВ/мм/с | 28мВ/мм/с | 50мВ/мм/с ， | 28мВ/мм/с | ||||
Ошибка | ± 5% | ||||||||
Предел амплитуды | <000000>ле; 2000 μ м (пик-пик) | ||||||||
Частотная характеристика | 10 ～ 500хз | 10 ～ 500хз | 4 ～ 1000хз | 10 ～ 500хз | 4 ～ 1000хз | ||||
Ускорение макс. | 10г | ||||||||
Направление измерения | Вертикальный или горизонтальный | Вертикальный или горизонтальный | Вертикальный тип | Вертикальный или горизонтальный | Горизонтальный тип | ||||
Температура окружающей среды | -30 ～ 120 ℃ | ||||||||
Относительная влажность | <000000>ле; 95% относительной влажности (без конденсации) | ||||||||
Рабочая среда | Вокруг не должно быть сильных магнитных полей, едких газов или жидкостей. | ||||||||
Метод установки | Магнитоэлектрический датчик вибрации серии VPS-V крепится в центральном отверстии в нижней части датчика с помощью винта М10 × 1 винт | ||||||||
Электрическая мощность |
|
| Разъем М12 |
|
| ||||
Длина кабеля | Длина кабеля составляет 3 метра, он оснащен разъемом M.12 | ||||||||
Внешние размеры | φ 28 × 76 （ мм ） | ||||||||
Примечание: Условия испытания чувствительности: (Измерено при температуре 20℃) ±5℃, 80 Гц и скорость 10 мм/с
Описание
Магнитоэлектрический низкочастотный вибрационный датчик типа VSP-V1000 (иногда также называемый датчиком скорости) является инерционным датчиком. Он использует принцип магнитоэлектрической индукции для преобразования сигналов вибрации в сигналы напряжения, а значение напряжения пропорционально значению скорости вибрации. Этот датчик может быть использован для измерения механических вибраций со скоростями вращения всего 5 Гц.
Магнитоэлектрические датчики серии VPS-V в основном используются для измерения вибрации подшипников в различных вращающихся механических устройствах, таких как паровые турбины, компрессоры, вентиляторы и жидкие насосы. Это электромагнитный датчик, который выводит напряжение с помощью линий магнитного поля с движущейся катушкой. Следовательно, он имеет характеристики не требуя источника питания во время работы и простых в установке.
Характеристики
Выходной сигнал пропорционален скорости вибрации, которая может покрывать поля измерения вибрации высокой частоты, средней частоты и низкой частоты.
2. Датчики серии VPS-V имеют низкий выходной импеданс и хорошее отношение сигнал / шум. Нет особых требований для выходной пробки и кабеля, и это удобно использовать.
3. Конструкция датчика устраняет движущиеся компоненты с трениями, что предлагает хорошую гибкость и способность измерять мельчайшие вибрации (0,01 мм).
4. Датчик обладает определенной способностью сопротивляться боковой вибрации (не превышая пик 10 г).
5. Его можно использовать для измерения вибрации корпусов, оболочек или сооружений (абсолютная вибрация относительно инерционного пространства). Он может быть непосредственно установлен на внешней стороне машины и очень удобен для использования и обслуживания.
6. Оболочка VPS-V1006G принимает процесс лазерной сварочной сварки из нержавеющей стали, а уровень защиты может достигать IP65.
Технические параметры
Модель | VPS-V 100 2 | VPS-V 100 6 | VPS-V 100 4L | VPS-V 100 6G | VPS-V 100 4H | ||||
Чувствительность | 30 мВ/мм/с | 50 мВ/мм/с | 28 мВ/мм/с | 50 мВ/мм/с ， | 28 мВ/мм/с | ||||
Ошибка | ± 5% | ||||||||
Ограничение амплитуды | & le; 2000 μ м (пик до пика) | ||||||||
Частотная характеристика | 10 ～ 500Гц | 10 ～ 500Гц | 4 ～ 1000Гц | 10 ～ 500Гц | 4 ～ 1000Гц | ||||
Ускорение Макс | 10глин | ||||||||
Направление измерения | Вертикальный или горизонтальный | Вертикальный или горизонтальный | Вертикальный тип | Вертикальный или горизонтальный | Горизонтальный тип | ||||
Температура окружающей среды | -30 ～ 120 ℃ | ||||||||
Относительная влажность | & le; 95% RH (не конденсирование) | ||||||||
Рабочая среда | Не должно быть сильных магнитных полей, коррозийных газов или жидкостей вокруг | ||||||||
Метод установки | Датчик магнитоэлектрической вибрации серии VPS-V зафиксирован в центральном отверстии в нижней части датчика с М10 × 1 винт | ||||||||
Электрический выход |
|
| Разъем12 |
|
| ||||
Длина кабеля | Кабель длиной 3 метра и оснащен разъемом m12 | ||||||||
Внешние размеры | φ 28 × 76 （ мм ） | ||||||||
Примечание: условия испытания чувствительности: (измерено при температуре 20 ℃ ±5 ℃, 80 Гц и скорость 10 мм/с
