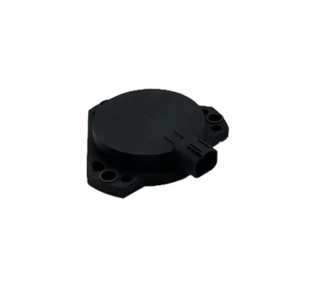

Sensor de ângulo magnético Sensor-digital Sensor-ângulo-ângul-02x40R

Características

1. Máxima gama de produtos ± 15 °

2. Adote uma caixa de plástico

3. Classe de proteção IP67

4. A EMC é certificada pela CE

Aplicativo

O sensor de inclinação IADS-02X40R é um sensor de inclinação digital de alta precisão de eixo duplo desenvolvido pela Tecnologia Magnetoelétrica Shanghai Yuanben Co., Ltd. Ele adota a tecnologia MEMS para fornecer sensor de inclinação multieixo. Comunicação dos sensores via barramento CAN utilizando o protocolo SAE J1939, através de conexão com conector de 4 pinos.

Confiabilidade:

O sensor de inclinação IADS-02X40R é uma estrutura plástica composta com preenchimento de vidro que é forte e resistente à corrosão. O sensor é muito robusto e pode suportar aplicações difíceis. Para evitar umidade, a camada do equipamento eletrônico tem um revestimento conforme, o invólucro usa tecnologia de vedação de soldagem por rotação, podendo resistir a ambientes adversos. Quando instalados no lado direito, para cima e para baixo, o sensor funciona para fornecer proteção IP69k para aplicações externas expostas e, quando instalados para cima e para baixo, a classificação IP68. Além disso, o design tem um alto nível de proteção EMI.

Instalação

O sensor de inclinação IADS-02X40R possui dois ângulos de operação diferentes: ± 10 ° opções e 2 ou 90 ° opções. Todas as opções têm três furos de montagem no modo tripé para facilitar a montagem horizontal e um conector selado de 4 pinos. Esses recursos permitem que ele seja instalado ou removido em campo.

1. Instalação

2.1 Ambiente de trabalho

Sem proteção adicional, o sensor de inclinação IADS-02X40R não deve ser submerso em nenhum líquido, e sua faixa de temperatura operacional é de - 40 ~ + 85 ℃.



Barramento CAN 2.2

O sensor de inclinação IADS-02X40R possui dois ângulos de operação diferentes: ± 10 ° opções e 2 ou 90 ° opções. Todas as opções têm três furos de montagem no modo tripé para facilitar a montagem horizontal e um conector selado de 4 pinos. Esses recursos permitem que ele seja instalado ou removido em campo.

2.3 Fonte de alimentação

Os requisitos de alimentação elétrica para o sensor de inclinação IADS-02X40R são mostrados na Tabela 2.1. Operando em sistema de 12 V ou 24 V, pode trabalhar na faixa de potência de 6,5 V a 36 V.

Tabela 2.1 Requisitos de eletricidade

2.4 conector

O sensor de inclinação IADS-02X40R usa conectores da série Deutsch DT com pinos mostrados na Figura 2.1.

1: Cátodo de potência  2: Cátodo de potência  3: CAN-L  4: CAN-H

2.5 Requisitos de instalação

· Torque de ereção
É importante apertar os fixadores de montagem para evitar vibração e afrouxamento. Não mais que 135 pol-lbs (15,3 Nm)
Observação: não utilize chaves de impacto, pois esse tipo de equipamento pode danificá-lo.
·  Superfície de montagem
É importante instalar superfícies planas, limpas e livres de quaisquer leituras de ângulo defeituosas que possam causar erros.

NOTE:

(1) Não instale em metal com superfície lisa maior que 0,010 polegadas (0,254 mm).

(2) Evite a montagem em metal com espessura inferior a 1/8" (3,175 mm), pois isso pode causar vibração excessiva.

· Direção de ereção

O sensor de inclinação de 2 eixos deve ser montado horizontalmente aterrado abaixo do sensor, e o sensor de inclinação de 3 eixos deve ser montado horizontalmente para cima ou para baixo, conforme mostrado na Figura 2.2.

Figura 2.2  Diagrama de montagem do sensor de inclinação de 2 ou 3 eixos



2.6 Verificação da instalação

Devido às tolerâncias de fabricação, a instalação precisa ser avaliada para verificar se o sinal de saída está dentro das faixas de erro aceitáveis ​​para garantir que os sensores estejam instalados corretamente. Se o equipamento não estiver horizontal após a instalação, o ajuste de deslocamento de coordenadas pode ser feito. Para um exemplo de como ajustar deslocamentos, consulte a Seção 4.3.

IV、 Parâmetros técnicos

V. Dimensões e imagens

Conector

Pode ser personalizado de acordo com as necessidades.



Mais informações podem entrar em contato conosco.

    Opa ...!

    Nenhum dado de produto.

    vá para a página inicial

    Características

    1. Faixa de produtos de maximum ± 15 °

    2.Adopt uma caixa plástica

    3.Protection Class IP67

    4.EMC é certificado CE

    Aplicativo

    O sensor de inclinação IADS-02X40R é um sensor de inclinação digital de alta precisão de eixo duplo desenvolvido por Shanghai Yuanben Magnetoeltric Technology Co., Ltd. Adote a tecnologia MEMS para fornecer sensor de inclinação com vários eixos. Comunicação do sensor através do barramento CAN usando o protocolo SAE J1939, através de uma conexão de conector de 4 pinos.

    Confiabilidade:

    O sensor de inclinação IADS-02X40R é uma estrutura plástica composta composta por vidro que é forte e resistente à corrosão. O sensor é muito robusto e pode suportar aplicações robustas. Para evitar a umidade, a camada de equipamentos eletrônicos possui um revestimento conforme, a concha usando o selo da tecnologia de soldagem de spin, pode resistir ao ambiente severo. Quando estes são instalados no lado direito para cima e para baixo, o sensor funciona para fornecer proteção IP69K para aplicações externas expostas e, quando instaladas para cima e para baixo, a classificação IP68. Além disso, o design possui um alto nível de proteção EMI.

    Sensor de ângulo magnético Sensor-digital Sensor-ângulo-ângul-02x40R 4Sensor de ângulo magnético Sensor-digital Sensor-ângulo-ângul-02x40R 5

    Instalação

    O sensor de inclinação IADS-02X40R tem dois ângulos operacionais diferentes: ± 10 ° opções e 2 ou 90 ° opções. Todas as opções têm três orifícios de montagem no modo de tripé para facilitar a montagem horizontal e um conector selado de 4 pinos. Esses recursos permitem que ele seja instalado ou removido no campo.

    1. Instalação

    2.1 Ambiente de trabalho

    Sem proteção adicional, o sensor de inclinação IADS -02X40R não deve ser submerso em nenhum líquido, e sua faixa de sensor de temperatura operacional é - 40 ~ + 85 ℃.



    2.2 âM uma lata de barramento

    O sensor de inclinação IADS-02X40R tem dois ângulos operacionais diferentes: ± 10 ° opções e 2 ou 90 ° opções. Todas as opções têm três orifícios de montagem no modo de tripé para facilitar a montagem horizontal e um conector selado de 4 pinos. Esses recursos permitem que ele seja instalado ou removido no campo.

    2.3 Fonte de alimentação

    Os requisitos da fonte de alimentação para o sensor de inclinação IADS-02X40R são mostrados na Tabela 2.1. Operando no sistema 12V ou 24V, pode funcionar na faixa de potência de 6,5V ~ 36V.

    Tabela 2.1 Requisitos de eletricidade

    Sensor de ângulo magnético Sensor-digital Sensor-ângulo-ângul-02x40R 6

    2.4 conector

    O sensor de inclinação IADS-02X40R usa conectores da série Deutsch DT com pinos mostrados na Figura 2.1.

    Sensor de ângulo magnético Sensor-digital Sensor-ângulo-ângul-02x40R 7

    1: cátodo de energia  2: cátodo de energia  3: CAN-L  4: CAN-H

    2.5 Requisitos de instalação

    · Torque de ereção
    É importante apertar os fixadores de montagem para evitar vibrações e afrouxamento. Não mais que 135 in-lbs (15,3 nm)
    NOTA: Não use chaves de impacto, pois esse tipo de equipamento pode danificar o equipamento.
    ·  Superfície de montagem
    É importante instalar superfícies planas, limpas e livres de qualquer leitura de ângulo de defeito que possa causar erros.

    NOTE:

    (1) Não instale em metal com suavidade da superfície superior a 0,254 mm).

    (2) Evite montar o metal com menos de 1/8 "(3,175 mm) de espessura, pois isso pode causar vibração excessiva.

    · Direção de ereção

    O sensor de inclinação de 2 eixos deve ser montado horizontalmente fundamentado abaixo do sensor, e o sensor de inclinação de 3 eixos deve ser montado horizontalmente para cima ou para baixo, como mostra a Figura 2.2.

    Sensor de ângulo magnético Sensor-digital Sensor-ângulo-ângul-02x40R 8

    Figura 2.2  2 diagrama de montagem do sensor de inclinação do eixo ou 3 eixo



    2.6 Verificação de instalação

    Devido a tolerâncias de fabricação, a instalação precisa ser avaliada para verificar se o sinal de saída está dentro das faixas de erro aceitáveis ​​para garantir que os sensores sejam instalados corretamente. Se o equipamento não for horizontal após a instalação, o ajuste do deslocamento de coordenadas pode ser feito. Para um exemplo de como ajustar compensações, consulte a Seção 4.3.

    IV 、 Parâmetros técnicos

    Número de série

    Técnica de índice

    Parâmetro

    1

    Fonte de alimentação operacional do sensor

    6.5 +48 VDC

    2

    Eixo de medição de mergulho

    X, y 2 eixo

    3

    Gama de ângulos

    ± 90 °

    4

    Resolução

    0.02°

    5

    Linearidade

    ± 0.3 ° + 1% de ângulo de mergulho horizontal

    6

    Grau de repetição

    0.05 °

    7

    Pode protocolo

    SEA   J1939

    8

    Velocidade

    250 KBPS

    9

    Taxa de transmissão de dados

    50HZ

    10

    Endereço

    0xe2

    11

    Impacto

    1m gota

    12

    Vibração

    40g

    13

    Nível de proteção

    IP6 7

    14

    Temperatura operacional

    Temperatura de trabalho: -40 ~ + 80 ℃, temperatura de armazenamento: -45 ~ + 85 ℃

    15

    Suavidade da superfície de montagem

    0.010

    16

    Proteção de surto (proteção contra raios)

    2kv

    17

    Proteção eletrostática

    15kv

    18

    Proteção elétrica

    Antipolaridade, antishorting

    19

    Interface elétrica

    DT06-4S W4S 1062-16-0144 Plugue de conector DEutsch DT dedicado





    Sensor de ângulo magnético Sensor-digital Sensor-ângulo-ângul-02x40R 9

    Conector

    Pode ser personalizado de acordo com os requisitos.



    Mais informações podem entrar em contato conosco.
