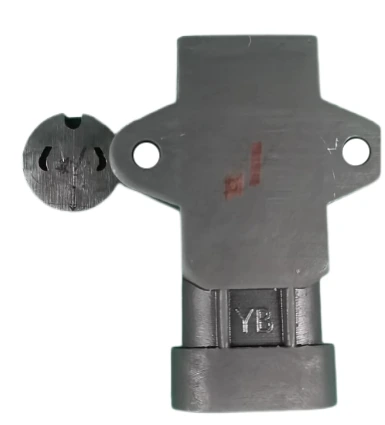

Sensor de ángulo capacitivo Sensor de desplazamiento de ángulo de rotación de canal con actuador externo-Serie ADS-1000

Characteristics

• True non-contact operation
• Unlimited rotation (RAS series)
• Solid-state Hall effect technology
• Sturdy IP69K sealed enclosure with integrated connector
• Automotive-level EMI/EMC testing, integrated polarity reversal and short-circuit protection
• Industry-standard AMP termination, 32 mm installation spacing, North American or European pin arrangement style and compact packaging
• Up to 360° of various working ranges

3. Potential Applications Transportation
• Position and motion detection in trucks, buses, off-road vehicles, cranes, as well as industrial/construction/agricultural vehicles and equipment (pedals, accelerator, gearshift, levers, steering, connecting rods and hooks)
• Suspension/kneeling position (buses, trucks)
• Tilting/trimming position (marine engines, farming equipment) Industry
• Valve control
• HVAC air damper control
Irrigation equipment pivot company

    UPS...!

    No hay datos de producto.

    ir a la página de inicio

    Descripción

    Los sensores de desplazamiento de ángulo de rotación de la serie ADS de la serie ADS ofrecen una detección sin contacto a un costo competitivo en el transporte duro y las aplicaciones industriales.

    Múltiples rangos de trabajo desde 60 ° a 360 ° Tolere el sobrevalos y permita su uso en las aplicaciones más comunes. El rango de voltaje de entrada para las versiones de bajo voltaje y alto voltaje es de 4.5VDC a 10VDC.

     Sensor de ángulo capacitivo Sensor de desplazamiento de ángulo de rotación de canal con actuador externo-Serie ADS-1000 3

    Características

    Operación verdadera sin contacto

    Rotación infinita (serie RADS)

    Tecnología de efecto de salón de estado sólido

    Paquete sellado IP69K robusto con conector integrado

    Pruebas EMI/EMC de grado automotriz, polaridad inversa integrada y protección contra cortocircuitos

    Terminación del amplificador estándar de la industria, tono de montaje de 32 mm, estilo de arreglo de pines norteamericanos o europeos y paquete compacto

    Una variedad de rangos de trabajo hasta 360 °



    Solicitud

    Transporte

    Detección de posición y movimiento (pedales, acelerador, cambio de equipo, joysticks, dirección, biela y ganchos) en camiones, autobuses, vehículos todoterreno, grúas y vehículos y equipos agrícolas/de construcción/agricultura

    Posición colgante/arrodillada (autobuses, camiones)

    Posición inclinada/de poda (motores marinos, equipo agrícola)

    Industria

    Control de válvula

    Control del amortiguador de HVAC

    Control de pivote de equipos de riego

    Sensor de ángulo capacitivo Sensor de desplazamiento de ángulo de rotación de canal con actuador externo-Serie ADS-1000 4

    Parámetros técnicos

    Tabla 1. Especificaciones eléctricas

    Características

    Serie ADS (bajo voltaje)

    Voltaje de la fuente de alimentación

    5 ± 0.5 VDC

    La corriente de suministro es normal.

    Máximo 20 mA

    Durante el período de corto circuito de la salida a tierra

    Máximo 25 mA

    Salida: estándar

    Relación de 0.5vdc a 4.5VDC - Métrica

    derramar

    Relación de 4.5vdc a 0.5VDC - métrica

    Retraso de señal de salida

    4 ms (valor típico)

    Protección de polaridad inversa

    -10 voltios de corriente continua

    Protección contra sobretensión

    Corriente continua de 10 voltios

    La salida está cortocircuitada a tierra

    Continuo

    Resolución

    12 dígitos

    Resistencia a la carga de salida (tirada hacia abajo a tierra)

    Valor típico de 10 kohm

    EMI: inmunidad radiada

    De 200 MHz a 1000 MHz, 11452-2,100 V/m por ISO

    EMI: inmunidad realizada

    100 mA BCI/ISO11452-4, de 1 MHz a 200 MHz

    Tabla 2. Especificaciones mecánicas

    Características

    Serie ADS (bajo voltaje)

    Esperanza de vida

    Rotación infinita

    Espacio de aire: actuador magnético desnudo

    3.00 mm ± 0.5 mm [0.12 pulgadas ± 0.02 pulgadas]

    Gap de aire: Actuador magnético con carcasa

    2.00 mm ± 0.5 mm [0.08 pulgadas ± 0.02 pulgadas]

    Desequilibrio

    Máximo 2.002.00 mm [0.08in]

    Materiales



    Imán

    Boro de hierro neodimio

    Alojamiento de sensores

    Plástico PBT

    Los imanes encapsulados se utilizan para encapsular y formar sensores

    PPS Plastic

    Buje de sensor de buje magnético encapsulado

    Latón

    Conector coincidente

    AMP Super Seal 282087-1

    Limitador terminal mecánico

    No

    Tamaño del tornillo de instalación: desde el sensor hasta la superficie de instalación

    Tornillos de acero inoxidable no magnético M4 x 0.7 y 8 mm [0.31 en] arandelas de diámetro exterior

    Está equipado con un actuador magnético para el eje de instalación del actuador

    No magnético, acero inoxidable M3 x 0.5 Tornillo de punta de copa común

    Aprobación

    "Certificación CE"



    Tabla 3. Especificaciones ambientales

    Características

    Serie Rads (bajo voltaje)

    Rango de temperatura de trabajo

    -40 ° C a 125 ° C [-40 ° F a 257 ° F]

    Grado de protección

    Grado de protección IP69K

    Compatibilidad media

    Fluido de transporte pesado

    Impacto 1

    Valor máximo de 50 g

    Vibración 1

    Valor máximo de 20 g

    Rocío de sal

    Magnet desnudo: 96 horas, de conformidad con el estándar ASTM B117

    Magnet sellado: 240 horas, de conformidad con ASTM B117

    Definiciones eléctricas

    Cable



    Conector

    Se puede personalizar según sea necesario.



    Para obtener más información, contáctenos.
