I. Popis

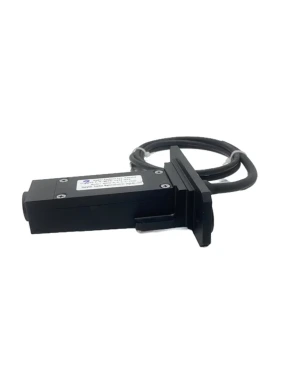

Shanghai Yuanben Magnetoelectric Technology Co., Ltd. designs and manufactures speed encoders for high-rail locomotives. The product performance is superior to that of similar international products and can replace the Tama River speed sensor TS5840N series and TS5841N series speed sensors (also known as speed encoders) from Japan.
The product adopts the principle of magnetic induction. The product features a CNC integrated processing alloy shell, which boasts superior properties such as anti-interference, surge resistance, vibration and shock resistance, resistance to high and low temperature transient changes, dust-free, water-resistant and oil-resistant. The protection grade is IP67.
Our products can be applied to CRH2 high-speed trains, CRH3 high-speed trains, as well as various heavy-duty locomotives and metro vehicles.
According to the customer's requirements, Yuanben can design various shape structures, electrical parameters, cable connectors, and provide complete solutions.
Ii. Characteristics
Two-phase pulse
IP=67
Input voltage: 12V
The minimum rotational speed is 0 rpm
Iv. Technical Parameters
Power supply
| Input voltage | Dc 12V-24V |
At present | Maximum 45mA | |
Output
| Form | The plus sign of phase 2 |
The differences between phases | 90 ± 18 degrees | |
Napätie | H=8V (minimum value) L=1V minimum value | |
Condition
| Rotational speed | Start from 0 rpm |
Insulation resistance | DC500V, minimum 100 M ω | |
Condition | Dielectric strength | AC 2,000V for 1 minute |
Working temperature range | -20 to 85 degrees Celsius | |
Storage temperature range | -25 to 90 degrees Celsius | |
Humidity range | 30-100% relative humidity | |
Life | More than 120,000 hours | |
Vibration resistance | Japan Industrial Association (JIS E 4031) | |
Impact resistance | Japanese standard C 0912 |
I. Descrição
Shanghai Yuanben Magnetoeltric Technology Co., Ltd. Projeta e fabrica codificadores de velocidade para locomotivas de alto trem. O desempenho do produto é superior ao de produtos internacionais semelhantes e pode substituir a série TS5840N Sensor TS5840N e os sensores de velocidade da série TS5841N (também conhecidos como codificadores de velocidade) do Japão.
O produto adota o princípio da indução magnética. O produto apresenta uma concha de liga de processamento integrada do CNC, que possui propriedades superiores, como anti-interferência, resistência a picos, vibração e resistência ao choque, resistência a alterações transitórias de alta e baixa temperatura, livre de poeira, resistente à água e resistente ao óleo. A nota de proteção é IP67.
Nossos produtos podem ser aplicados a trens de alta velocidade do CRH2, trens de alta velocidade do CRH3, além de várias locomotivas pesadas e veículos de metrô.
De acordo com os requisitos do cliente, Yuanben pode projetar várias estruturas de forma, parâmetros elétricos, conectores de cabo e fornecer soluções completas.
Ii. Características
Pulso bifásico
IP=67
Tensão de entrada: 12V
A velocidade de rotação mínima é 0 rpm
4. Parâmetros técnicos
Fonte de energia
| Tensão de entrada | CC 12V-24V |
Atualmente | Máximo 45mA | |
Saída
| Forma | O sinal de mais de fase 2 |
As diferenças entre as fases | 90 ± 18 graus | |
Tensão | H = 8V (valor mínimo) L = 1V Valor mínimo | |
Doença
| Velocidade de rotação | Comece de 0 rpm |
Resistência ao isolamento | DC500V, mínimo 100 m ω | |
Doença | Força dielétrica | AC 2.000V por 1 minuto |
Faixa de temperatura de trabalho | -20 a 85 graus Celsius | |
Faixa de temperatura de armazenamento | -25 a 90 graus Celsius | |
Faixa de umidade | 30-100% de umidade relativa | |
Vida | Mais de 120.000 horas | |
Resistência à vibração | Associação Industrial do Japão (JIS E 4031) | |
Resistência ao impacto | Padrão japonês c 0912 |
