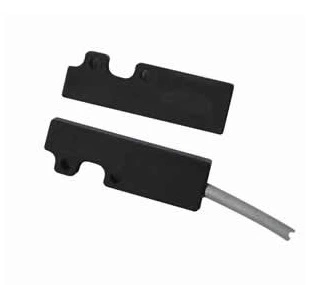

Commutateur de sécurité magnétique magnétique codé Commutateur de sécurité magnétique-MPSS-1505
Description
Les commutateurs de sécurité de la série MPSS sont des commutateurs de sécurité sans contact avec un fonctionnement magnétique, conçu pour de nombreuses applications de protection des machines. Ils peuvent être équipés de boîtiers en acier inoxydable, et l'interrupteur et l'actionneur sont complètement scellés en IP67. Ils conviennent généralement pour une utilisation dans des environnements humides ou poussiéreux. Lorsqu'ils sont installés correctement, les commutateurs de sécurité sont conformes aux normes fournies dans ISO13849-1. Équipé d'un commutateur de sécurité 2NC et d'un interrupteur auxiliaire 1NO, d'un actionneur magnétique, avec un boîtier de matériaux SUS316L.
Caractéristiques
Interrupteur de sécurité sans contact
2. Jusqu'à 3 contacts
3,10 -24 mm Distance de travail
4. Commutation de courant jusqu'à 400mA
5.IP 67 /IP69K
6. Boîtier en acier inoxydable
Certification 7.CE
Application
Il peut être utilisé pour le moulage et la garniture (aluminium, acier et plastique).
2. Ramasser et placer l'équipement d'emballage et l'équipement semi-conducteur
3. Contrôle de la position de la tourelle, surveillance de la porte et de la fermeture des portes de cabine.
4. Ramasser et placer / assembler l'équipement
5. Équipement de moulage en plastique et machinerie d'impression
6. Gears d'atterrissage des avions et équipement de transport public.
7. Machinerie de travail du bois
8. Machinerie textile
Paramètres techniques
Données principales |
|
Gamme de produits, détection de sécurité pour la prévention |
|
Type de produit ou de composant: | Interrupteur magnétique codé |
Matériel: | Plastique |
Connexion électrique | Prélavage |
Composition de câble | 4 x0. 25 mm au carré |
Longueur de câble | 2m |
Concevoir un rectangle |
|
Taille compacte | 51x16x7MM |
Numéro polaire | 2 |
Type de contact et composition | 1 NC + 1 NO |
Opération de contact | 1NC Entrelacement |
Approchez la direction: | Trois directions |
Tension de travail nominale | 24 V DC |
[UI] Tension d'isolation nominale | 100 V DC |
Complémentarité |
|
[SA] Assurer la distance de travail | 5MM |
[SAR] Assurer la distance de déclenchement | 15MM |
Current de travail [ie] noté | & LE; 100mame |
[UIMP] Tension avec impulsion avec tension | 2,5 kV est conforme à EN / IEC 60947-5-1 |
Résistance entre les terminaux | 10 ω |
Protection de court-circuit | Fuse de boîte externe de 500 mA GG (GL) |
Durabilité électrique | 1 200 000 cycles |
Tension de commutation maximale | 100 V DC |
Capacité de commutation | ma, 0,1 ... 100 mame |
Résistance à l'isolation | 1000 M ω |
Capacité de rupture | & LE; 10 VA |
Fréquence de commutation | 150 HZ |
Niveau de sécurité
Il peut atteindre PL = E (avec un système de surveillance approprié et un câblage correct), conformément à l'EN / ISO 13849-1
Il peut atteindre SIL 3 (en utilisant un système de surveillance approprié et un câblage correct), conformément à la CEI 61508
Il peut atteindre la classe 4 conformément à EN / ISO 13849-1 (en utilisant un système de surveillance approprié et un câblage correct).
Données de sécurité et de fiabilité: B10D = 5 000 000 (la valeur pour une durée de vie de 10 ans limitée par usure mécanique ou de contact)
Matériau de coque: PBT thermoplastique
Matériel de câble: PVC
Environnement
Normes: CSA C22-2 n ° 14, EN / IEC 60204-1, EN / IEC 60947-5-1, EN / ISO 12100, EN 1088, ISO 14119
UL 508, produit
Certification, CE
Environnement de travail Température de l'air, -25 ... 85 ° C
Température de l'air ambiant de stockage, -40 ... 85 degrés Celsius
Résistance aux vibrations, 10 g (f = 10 ...) (150 Hz) conformément à la CEI 60068-2-6
Résistance à l'impact, 30 g pour 11 ms, conformément à la CEI 60068-2-27
Sensibilité au champ magnétique, & GE; 0.3 MT
Grade de protection contre les chocs anti-électriques, niveau II, conformément à la CEI 60536
Grades de protection IP: IP66 est conforme à la CEI 60529, et IP67 est conforme à la CEI 60529
Certification ROHS EUR, en conformité
(1 NC + 1NO, NC entrelacé - Câble 2M)
